Модуль вывода Modbus RTU "БИТ 4x0"
Модуль вывода предназначен для применения в системах управления промышленной автоматики, защиты и автоматики энергетических систем, в схемах защиты и автоматики объектов коммунального хозяйства.
Устройство имеет четыре электромагнитных реле, позволяющих коммутировать нагрузку AC250В, 5А. Связь с контроллерами верхнего уровня осуществляется через интерфейс RS-485 по протоколу Modbus RTU.
Все необходимые настройки связи и параметры задаются программно через регистры Modbus и сохраняются в энергонезависимой памяти контроллера модуля.
Устройство также имеет дополнительный порт microUSB для обновления встроенного программного обеспечения ("прошивки") и сброса всех параметров до заводских значений.
Оба порта модуля вывода имеют гальваническую развязку до 2,5 кВ.
Условия эксплуатации, хранения и транспортирования Изделия – УХЛ4 по ГОСТ 15150.
В состав изделия входит программное обеспечение
БИТ 4x0-П,
являющееся его неотъемлемой частью.
Технические характеристики
Напряжение питания
DC 9В ÷ 30В
Максимальный потребляемый ток
200 мА
Электромагнитных реле
4
Параметры реле
AC 250В/5А при cos(φ) > 0,95, DC 28В/10А
Скорость RS-485
1200...115200 бит/сек
Скорость microUSB
115200 бит/сек
Гальваническая изоляция
2,5 кВ
Габаритные размеры
71 × 90 × 57 мм
Температурный диапазон
от –30°C до +70°C
Относительная влажность
не более 90% при +35°C
Комплектность
- Модуль вывода: 1 шт.
- Паспорт: 1 шт.
Мод. А

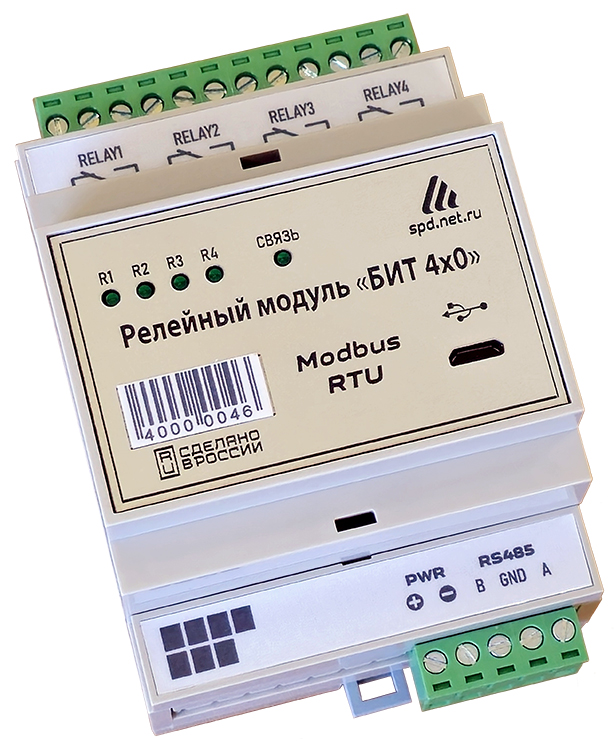

Контроллер мониторинга выпускается в пластиковом корпусе с креплением на DIN-рейку:
