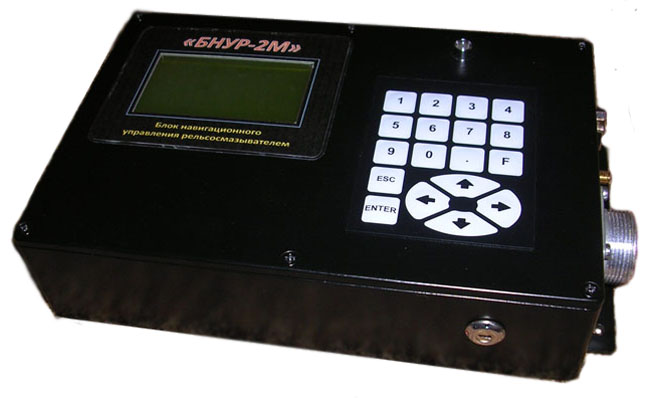

Блок навигационного управления рельсосмазывателем БНУР-2М (далее Блок) предназначен для управления железнодорожным рельсосмазывателем с использованием глобальной навигационной спутниковой системы ГЛОНАСС. Блок является полностью автономным, а в сервисном режиме (при настройке, контроле функционирования, перепрограммировании констант и пр.) может работать совместно с персональным компьютером по протоколу RS-232.

Блок обеспечивает автоматическое определение начала и окончания кривых участков железнодорожного пути, на которых необходимо производить смазывание рельсов, при движении по заданному маршруту, и управление рельсосмазывателем.

Принцип действия блока основан на непрерывном приёме и обработке сигналов спутниковой навигационной системы.

По результатам обработки навигационных сигналов блок обеспечивает:

• В рабочем режиме – автоматическое формирование команд управления клапанами подачи смазки и формирование сигналов, пределяющих расход подаваемой смазки, с учётом скорости движения локомотива путём управления приводом компрессора
• В режиме обучения – запоминание координат начала и окончания кривых, вводимых оператором с помощью клавиатуры

Конструктивно блок состоит из четырёх узлов:

• Центральный контроллер
• Модуль управления исполнительными устройствами
• Модуль управления частотным приводом
• Модуль защиты

Центральный контроллер является основным элементом блока. Он выполняет все основные действия и управляет остальными блоками.

Модуль управления включает в себя набор электромагнитных реле для управления исполнительными устройствами, схему питания блока и звуковой излучатель.

Модуль управления частотно-регулируемым приводом предназначен для задания скорости вращения электродвигателя компрессора в зависимости от скорости движения локомотива. Используется модель FR-D700 фирмы Mitsubishi.

Модуль защиты предназначен для защиты цепей питания блока от понижения и превышения напряжения питания.

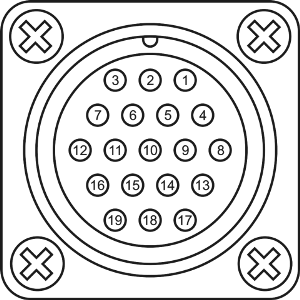

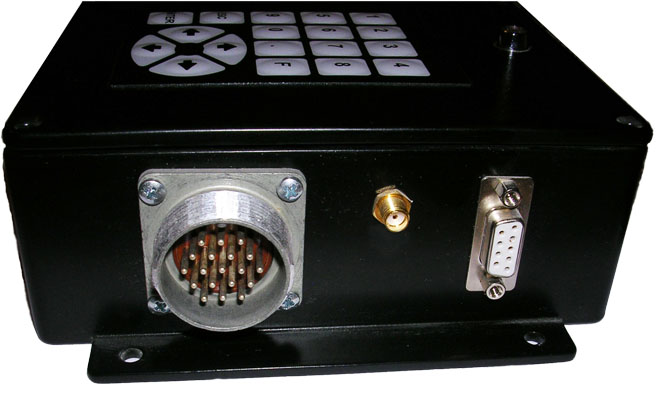

Назначение контактов внешнего разъёма

Назначение контактов разъёма следующее:
