Диммер предназначен для плавной регулировки яркости основного или декоративного освещения при использовании низковольтных галогеновых или светодиодных ламп освещения.

Устройство управляется цифровым сигналом с пульта управления для сауны серии Emotec/Emotouch производства "EOS Premium SPA-Technology".

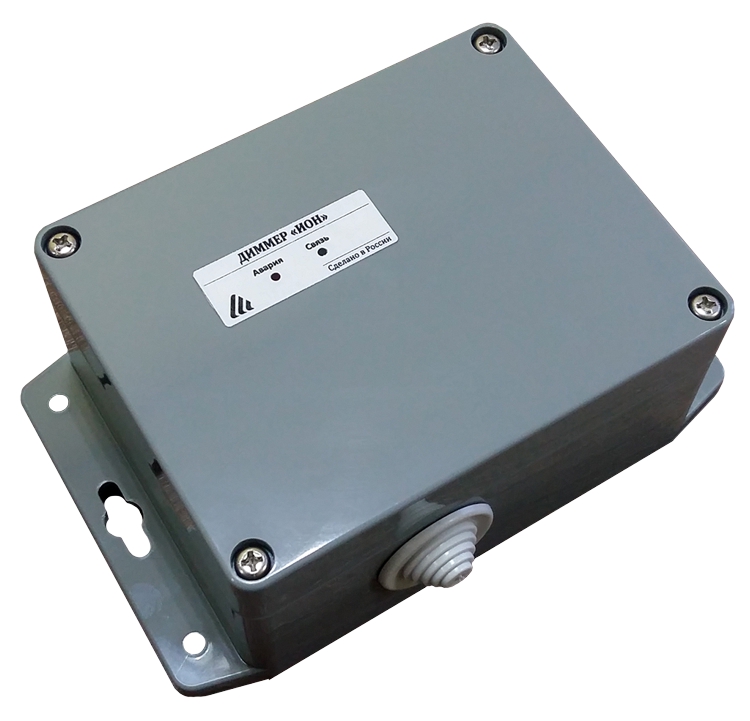

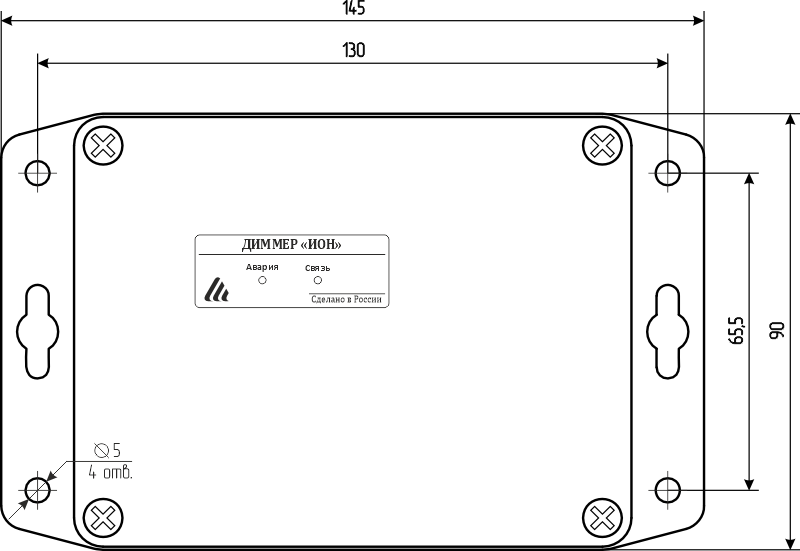

Устройство выпускается в пластиковом корпусе с креплением на плоскую поверхность:

Подключение внешних цепей осуществляется при помощи винтовых клеммников, расположенных внутри устройства. Подведение кабелей производится через сальник на нижней стенке корпуса.

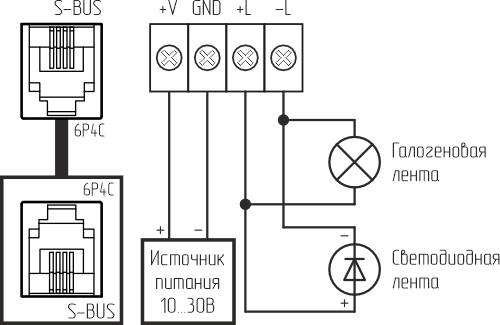

Схема подключения показана ниже:

Назначение выводов клеммников следующее:
S-BUS – вход диммера (подключается к разъёму 6P4C шины S-BUS пульта управления)
+V, GND – питание устройства
-L, +L – выход диммера для подключения светильника

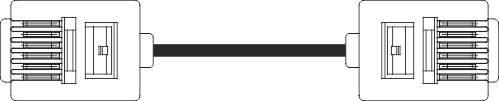

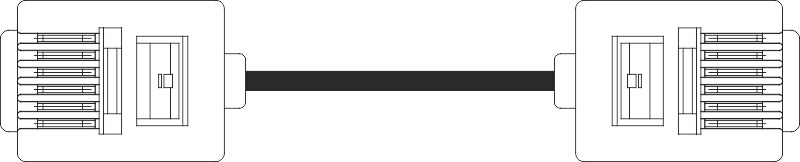

Подключение диммера к пульту управления осуществляется кабелем 6P4C <-> 6P4C с зеркальной разводкой:

ВНИМАНИЕ! Подключение светодиодных ламп должно осуществляться с обязательным соблюдением полярности!

ВНИМАНИЕ! В диммерах с ревизией печатной платы до 06 включительно была обратная полярность подключения!

Определить ревизию можно по децимальному номеру печатной платы диммера:

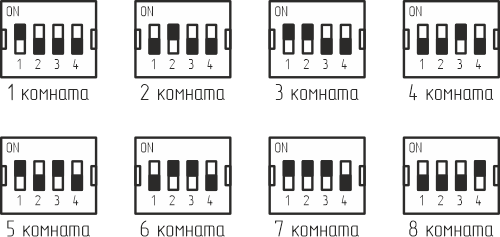

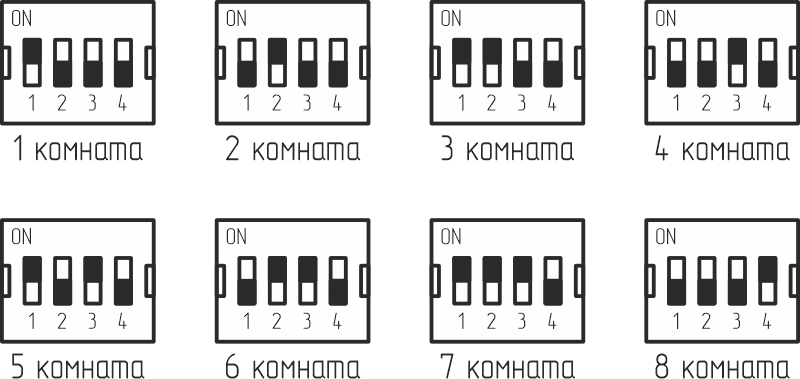

Внутри корпуса диммера на печатной плате находится DIP-переключатель. В зависимости от номера комнаты, в которой будет устанавливаться диммер, необходимо задать нужное положение:

На передней панели диммера располагаются два светодиода.

Светодиод "Авария" моргает красным при выходе напряжения питания диммера за допустимые пределы (от 10 до 30 В) и светится постоянным при перегреве устройства.

Светодиод "Связь" моргает при отсутствии подключения к выходу регулятора освещения пульта управления и светится постоянно при подключении и подаче питания на пульт.
