Ethernet-реле "КОРТЕКС 1x0"
Ethernet-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через Ethernet-порт по протоколам SNMPv2c, UDP и HTTP.
Устройство содержит одно электромагнитное реле, позволяющее коммутировать нагрузку AC 250В, 16А.
Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования. В случае превышения тайм-аута ответа Ethernet-реле может автоматически перезагружать
оборудование с помощью своего электромагнитного реле.
Кроме этого, в Ethernet-реле имеется встроенный датчик температуры, что позволяет реализовать режим терморегулятора.
Настройки устройства можно выполнять при помощи встроенного Web-интерфейса.
Как можно управлять устройством?
Ethernet-реле поддерживает три протокола управления:
- SNMP (MIB-файл прилагается)
- UDP (очень простой, подробное описание изложено в руководстве по эксплуатации)
- HTTP-API (при помощи GET-запросов, подробное описание в руководстве по эксплуатации)
В состав изделия входит программное обеспечение
КОРТЕКС 1x0-П,
являющееся его неотъемлемой частью.
Применения
Терминалы самообслуживания
Игровые терминалы
Системы "Умный дом"
Промышленная автоматизация
Телекоммуникационное оборудование
Системы "Умный дом", "Безопасный город", "Цифровая экономика"
Особенности
Малые габариты
Поддерживаемые протоколы: HTTP, SNMPv2c, UDP, ICMP
Удобный Web-интерфейс
Технические характеристики
Напряжение питания
DC 9 ÷ 36 В
Максимальный потребляемый ток
200 мА
Количество электромагнитных реле
1
Параметры реле
AC 250В/16А при cos(φ) > 0,95, DC 28В/10А
Протокол обмена по Ethernet
SNMPv2c, HTTP, UDP
Скорость передачи данных по Ethernet
10 Мбит/сек

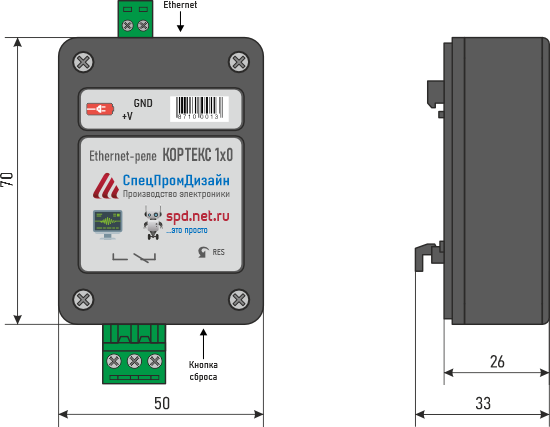

Габаритные размеры
50 × 70 × 26 мм
Температурный диапазон работы
от –30°C до +70°C
Относительная влажность воздуха
не более 90% при +35°C
Комплектность
- Ethernet-реле: 1 шт.
- Набор клеммников: 1 компл.

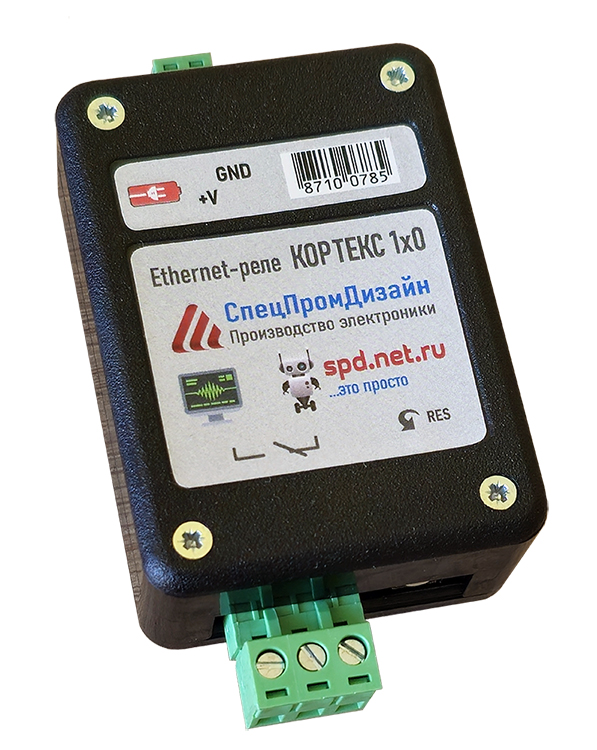

Ethernet-реле выпускается в пластиковом корпусе на DIN-рейку:
Подключение внешних цепей осуществляется при помощи винтовых клеммников.
В разъёме Ethernet имеется два встроенных светодиода. Зелёный отображает состояние подключения устройства к сетевому оборудованию: выключен – подключение отсутствует,
светится – устройство подключено. Жёлтый светодиод отображает режим работы устройства: мигает – нет связи с сетевым оборудованием, либо не подключён сетевой кабель,
либо не получен IP-адрес по DHCP, светится постоянно – подключение по Ethernet установлено.
При переключении устройства в режим загрузчика для обновления встроенного ПО оба светодиода моргают одновременно с частотой около 2 Гц.

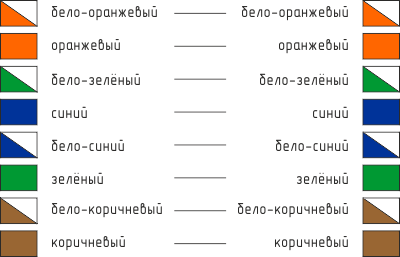

Подключение к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего
стандарту EIA/TIA-568B:
При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.).
Все изменения будут сохранены во внутренней энергонезависимой памяти и будут автоматически загружаться при последующих включениях.
Первоначальные (заводские) настройки преобразователя следующие:
- DHCP – включён
- Управление реле – ручное
- SNMP-Trap – выключены
- Пароль для изменения настроек – "admin" (без кавычек)
В любой момент можно вернуть заводские настройки, нажав кнопку "RES" и подав питание на устройство.
Кнопку "RES" необходимо удерживать до тех пор, пока светодиоды в разъёме Ethernet синхронно не моргнут три раза.
