Ethernet-реле "КОРТЕКС 2x4"
ВНИМАНИЕ! Данное Ethernet-реле снято с производства. Вместо него предлагается 100% замена "КОРТЕКС 2x4М"
Ethernet-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через Ethernet-порт по протоколу SNMPv2c и HTTP.
Устройство содержит два электромагнитных реле, позволяющих коммутировать нагрузку AC 250В, 5А, четыре входа для подключения внешних контактных датчиков и узел определения наличия сетевого напряжения
AC 230В, 50 Гц ("датчик фазы").
Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования. В случае превышения тайм-аута ответа Ethernet-реле может автоматически перезагружать
оборудование с помощью одного из своих электромагнитных реле.
Кроме этого, к Ethernet-реле может подключаться внешний датчик температуры, что позволяет реализовать режим терморегулятора.
Настройки устройства можно выполнять при помощи встроенного Web-интерфейса.
Ethernet-реле поддерживает наш облачный сервис kortex.cloud, обеспечивающий следующий функционал:
- Доступ к просмотру данных при помощи стандартного Интернет-браузера
- Экспорт накопленных данных в формат CSV
- Автоматические уведомления при получении тревожных сообщений от контроллеров
- Мобильное приложение для удалённого управления
Применения
Терминалы самообслуживания
Игровые терминалы
Системы "Умный дом"
Промышленная автоматизация
Телекоммуникационное оборудование
Системы "Умный дом", "Безопасный город", "Цифровая экономика"
Особенности
Малые габариты
Поддерживаемые протоколы: TCP, HTTP, SNMPv2c, ICMP
Удобный Web-интерфейс
Дискретные входы
Температурный датчик
Технические характеристики
Напряжение питанияDC 9 ÷ 30 В
Максимальный потребляемый ток200 мА
Электромагнитных реле2
Оптронных входов4
Параметры релеAC 250В/5А при cos(φ) > 0,95, DC 28В/10А
Напряжение на оптронный входдо 30 В
Диапазон сетевого напряженияAC 150 ÷ 280В, 50 Гц
Протокол EthernetSNMPv2c, HTTP, UDP
Скорость Ethernet10 Мбит/сек
Внешних датчиков температуры1 (NTC 3950 10 кОм)

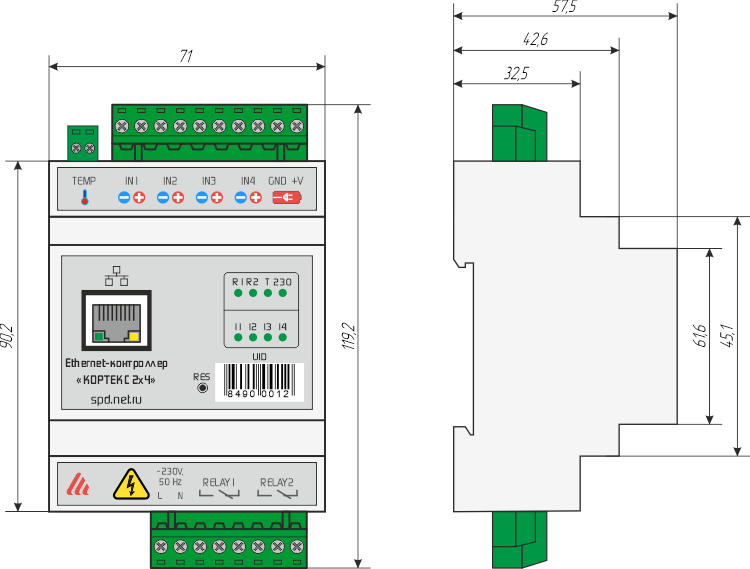

Габаритные размеры71 × 90 × 57 мм
Температурный диапазонот 0°C до +50°C
Относительная влажностьне более 90% при +35°C

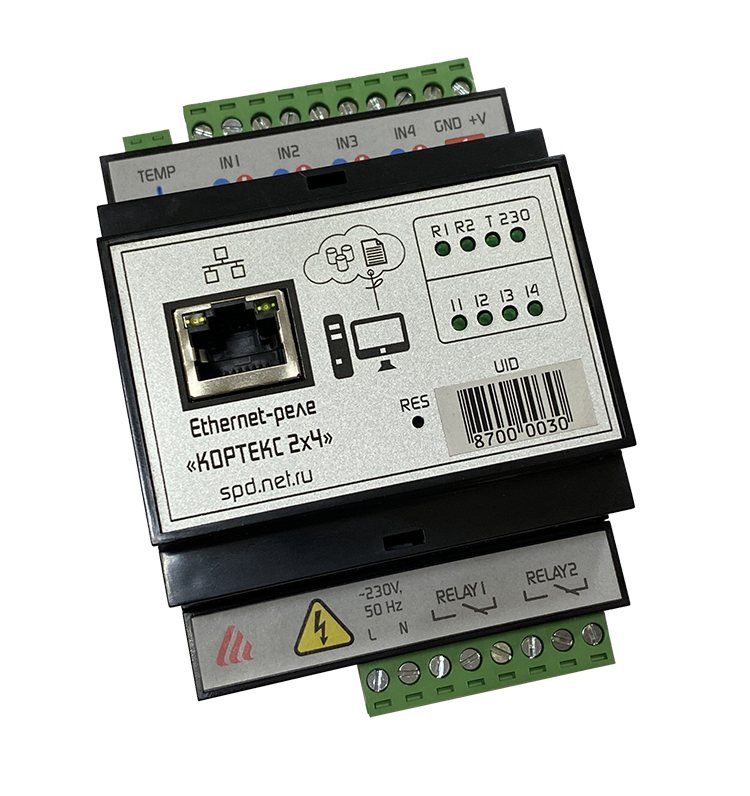

Ethernet-реле выпускается в пластиковом корпусе на DIN-рейку:
Подключение внешних цепей осуществляется при помощи винтовых клеммников. Назначение контактов клеммников следующее:
GND, +V – напряжение питания устройства
RELAY1, RELAY2 – выводы электромагнитных реле
IN1...IN4 – входы с оптронной развязкой
TEMP – датчик температуры
L, N – вход определения наличия напряжения AC 230В, 50 Гц.
В разъёме Ethernet имеется два встроенных светодиода. Зеленый отображает состояние подключения устройства к сетевому оборудованию: выключен – подключение отсутствует,
светится – устройство подключено. Жёлтый светодиод отображает режим работы устройства: мигает – нет связи с сетевым оборудованием, либо не подключён сетевой кабель,
либо не получен IP-адрес по DHCP, светится постоянно – подключение по Ethernet установлено.
При переключении устройства в режим загрузчика для обновления встроенного ПО оба светодиода моргают одновременно с частотой около 2 Гц.

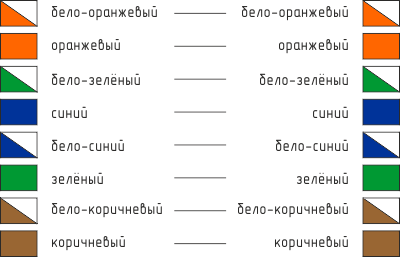

Подключение к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего
стандарту EIA/TIA-568B:
При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.).
Все изменения будут сохранены во внутренней энергонезависимой памяти и будут автоматически загружаться при последующих включениях.
Первоначальные (заводские) настройки преобразователя следующие:
- DHCP – включён
- Управление реле – ручное
- SNMP-Trap – выключены
- Пароль для изменения настроек – "admin" (без кавычек)
В любой момент можно вернуть заводские настройки, нажав кнопку "RES" и подав питание на устройство.
Кнопку "RES" необходимо удерживать до тех пор, пока светодиоды в разъёме Ethernet синхронно не моргнут три раза.
