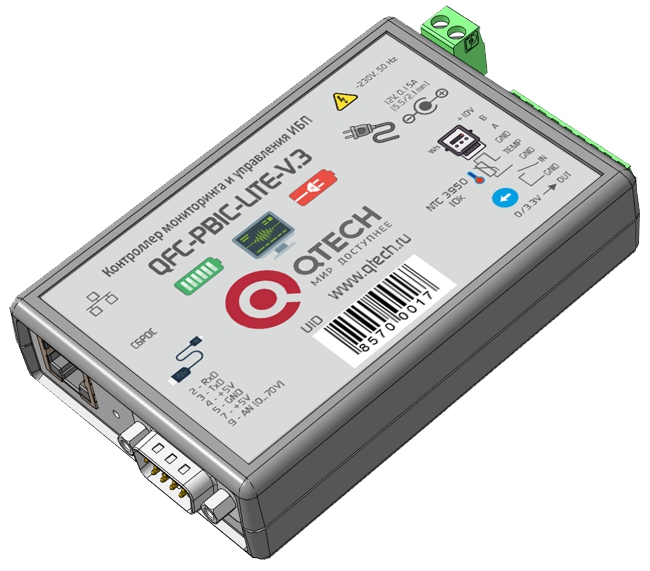

Контроллер мониторинга и управления ИБП "QFC-PBIC-LITE-V.3"
Контроллер мониторинга и управления предназначен для отображения и протоколирование состояния ИБП и всех событий, связанных с его изменением.
Устройство поддерживает протоколы обмена Megatec, CyberPower Protocol II и позволяет подключаться к ИБП через порт RS-232.
Помимо этого, контроллер имеет встроенный датчик температуры, один вход для подключения внешнего датчика температуры, один вход для подключения датчика с выходом "сухой контакт"
или "открытый коллектор", одну выходную линию для управления внешней розеткой и узел определения наличия сетевого напряжения AC 230В, 50 Гц ("датчик фазы").
При выходе показаний любого датчика за установленные пределы, а также при изменении состояния входа контроллер может отсылать тревожные сообщения через встроенный Ethernet-порт
по протоколу SNMP на удалённый сервер.
Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования.
В случае превышения тайм-аута ответа контроллер может автоматически перезагружать оборудование.
Контроллер также имеет порт RS-485 для подключения внешнего прибора учёта.
Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.
Применения
Удалённый контроль и управление ИБПТелекоммуникационное оборудованиеАСКУЭ, АСТУЭПромышленная автоматизация, ЖКХОПС, СКУДУмный дом, Безопасный город
Особенности
- Малые габариты
- RS-232 для ИБП, RS-485 для прибора учёта
- Megatec и CyberPower Protocol II
- Ethernet-RS-232/RS-485, виртуальный COM-порт
- UDP, TCP, HTTP, SNMPv2c, ICMP
- Web-интерфейс
- Один дискретный вход и один выход
- Счётчики Меркурий 206, СЕ102, СЕ102М, STAR 104/1
Технические характеристики
Напряжение питанияDC 12В ± 30%
Потребляемый ток150 мА макс.
Входы «сухой контакт» / сетевого напряжения1 / 1
Сетевое напряжениеAC 150 ÷ 280В, 50Гц
Датчики температуры1, NTC 3950 10 кОм
ИБП / прибор учётаRS-232 / RS-485
Ethernet10 Мбит/сек

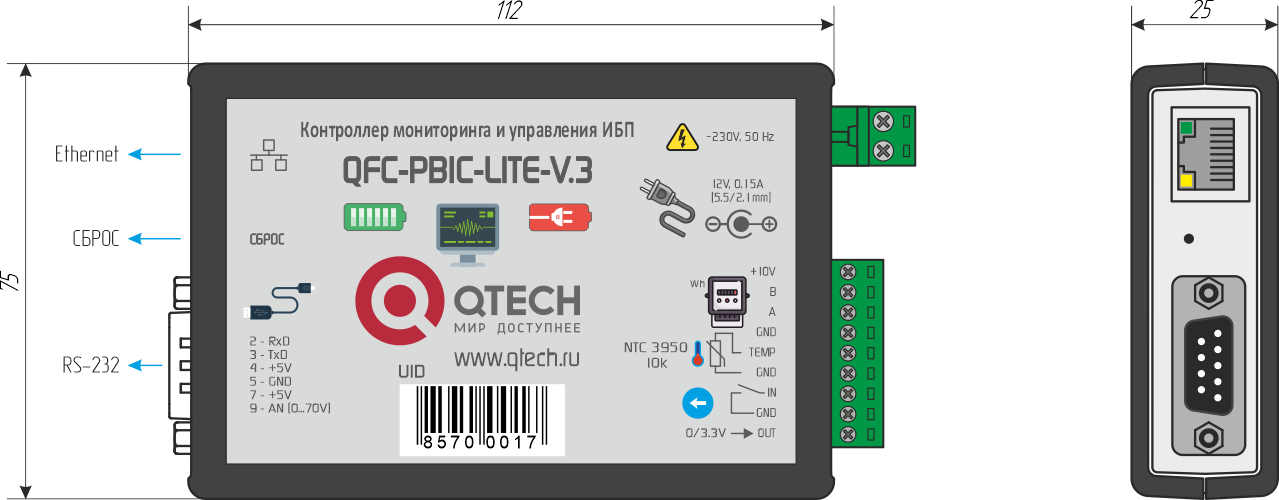

Габаритные размеры112 × 75 × 25 мм
Температурный диапазонот 0°C до +50°C
Влажностьне более 90% при +35°C

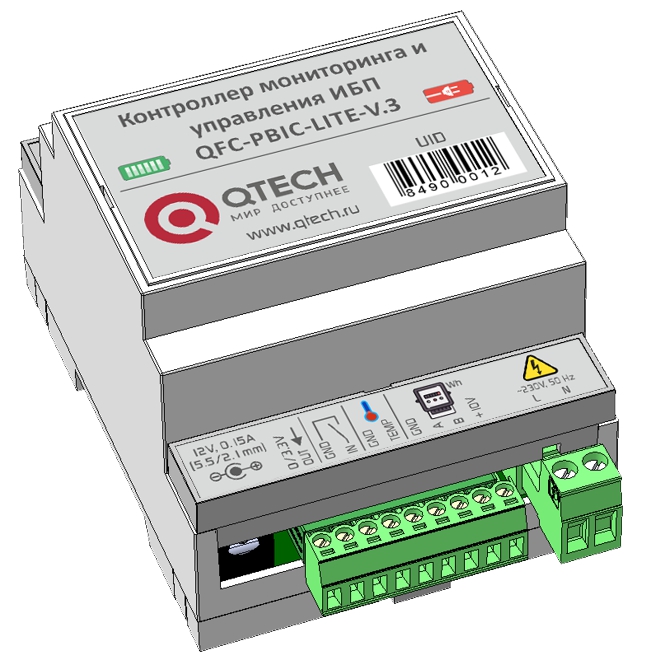

Контроллер мониторинга выпускается в пластиковом корпусе на DIN-рейку:
