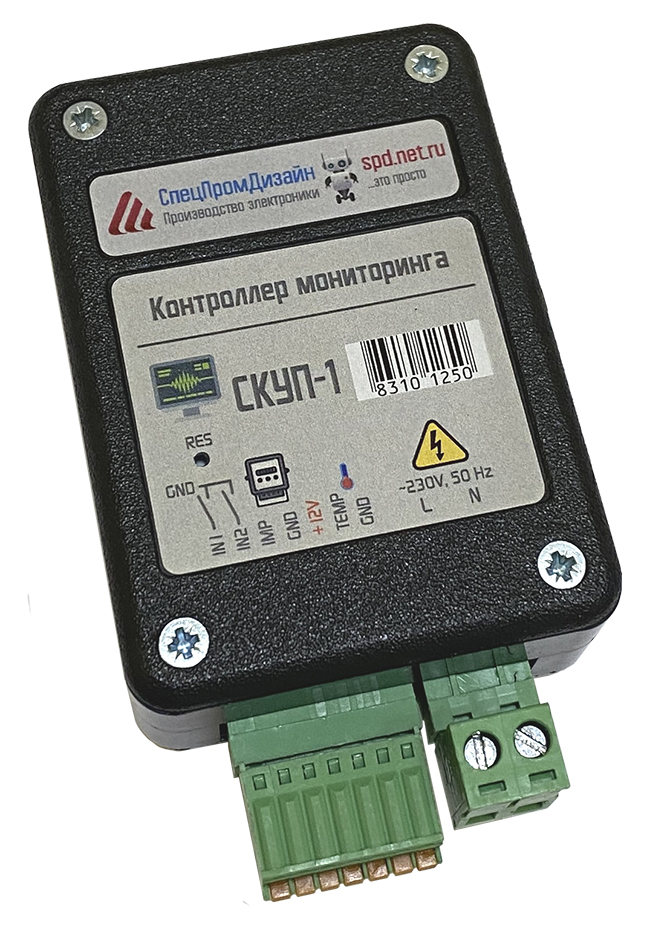

Контроллер мониторинга предназначен для считывания и отображения состояния внешних датчиков. Устройство имеет два дискретных входа для подключения датчиков с выходом "сухой контакт" или "открытый коллектор", встроенный датчик температуры, вход для подключения внешнего датчика температуры, импульсный вход для подключения прибора учёта и узел определения наличия сетевого напряжения AC 230В, 50 Гц ("датчик фазы").

При выходе показаний любого датчика за установленные пределы, а также при изменении состояния дискретных входов контроллер может отсылать тревожные сообщения через встроенный Ethernet-порт по протоколу SNMP на удалённый сервер.

Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.

В состав изделия входит программное обеспечение СКУП-1-П, являющееся его неотъемлемой частью.

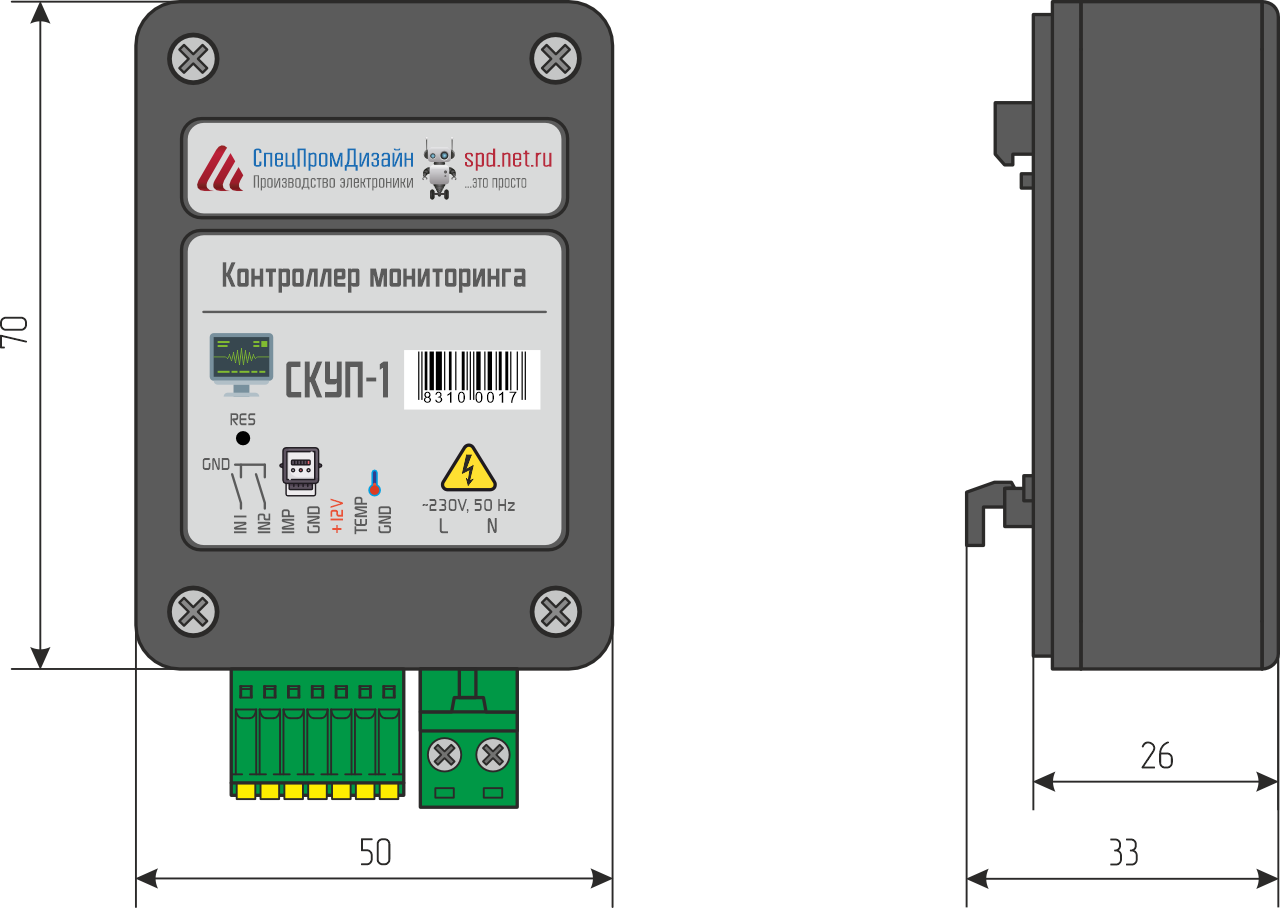

Контроллер мониторинга выпускается в пластиковом корпусе с креплением на DIN-рейку:

Подключение внешних цепей осуществляется при помощи разъёмных клеммников, входящего в комплект изделия. Назначение контактов следующее:
  IN1, IN2 – дискретные входы
  IMP – импульсный вход для подключения прибора учёта
  TEMP – вход подключения внешнего датчика температуры
  L, N – вход наличия сетевого напряжения

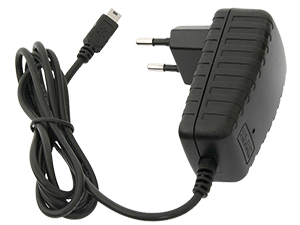

Питание устройства осуществляется от адаптера питания:

В разъёме Ethernet имеется два встроенных светодиода. Зеленый отображает состояние подключения устройства к сетевому оборудованию: выключен – подключение отсутствует, светится – устройство подключено. Жёлтый светодиод отображает режим работы устройства: мигает – нет связи с сетевым оборудованием, либо не подключён сетевой кабель, либо не получен IP-адрес по DHCP, светится постоянно – подключение по Ethernet установлено.

При переключении устройства в режим загрузчика для обновления встроенного ПО оба светодиода моргают одновременно с частотой около 2 Гц.

ПРИНЦИП РАБОТЫ

Входы IN1, IN2 устройства можно подключать только к датчикам, имеющим выход типа "сухой контакт" или "открытый коллектор". Управляющий сигнал должен подаваться относительно "земли" устройства.

К контроллеру может подключаться внешний датчик температуры:

Датчик поставляется смонтированными на кабеле длиной 1,5 м.

Устройство также позволяет осуществлять контроль наличия сетевого переменного напряжения AC 230В, 50 Гц. Вход реализован на базе оптрона и имеет гальваническую развязку RMS 1500В относительно остальных цепей устройства.

Ethernet-порт

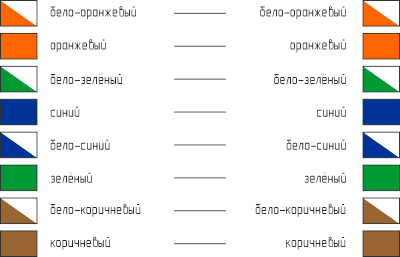

Подключение устройства к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего стандарту EIA/TIA 568B:

При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.). Все изменения будут сохранены во внутренней энергонезависимой памяти и автоматически загружаться при последующих включениях.

Первоначальные (заводские) настройки контроллера мониторинга следующие:

• Собственный IP-адрес – 192.168.0.126
• DHCP – выключен
• Маска подсети – 255.255.255.0
• Основной шлюз – не задан
• SNMP-Trap – выключены
• Пароль для изменения настроек – "admin" (без кавычек)

В любой момент можно вернуть заводские настройки, нажав и удерживая кнопку "RES" в течение 10 сек.

После этого светодиоды в разъёме Ethernet должны сначала погаснуть, а потом синхронно моргнуть три раза.

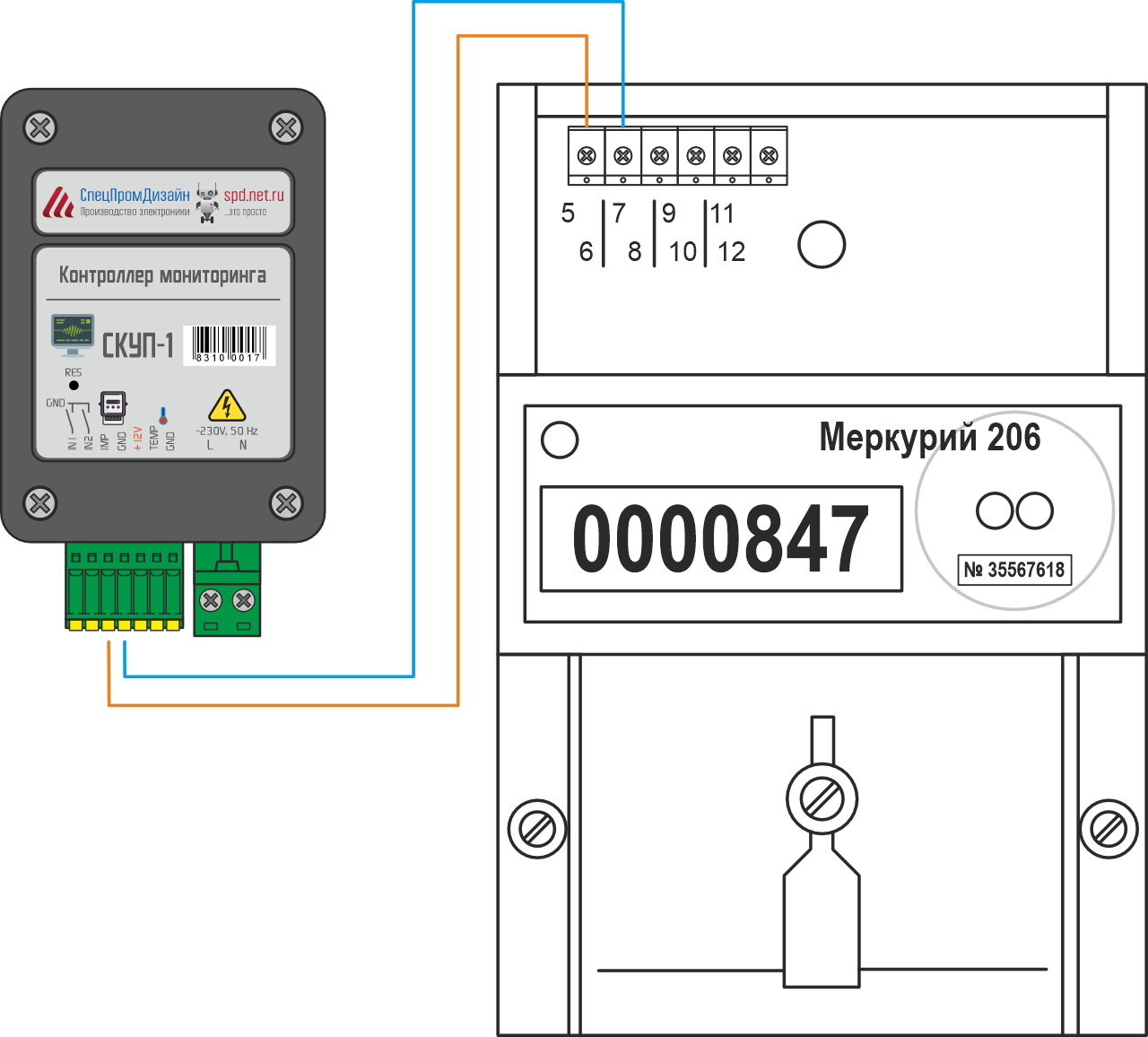

Контроллер мониторинга позволяет осуществлять подключение прибора учёта через встроенный импульсный вход:

После подключения прибора учёта необходимо задать коэффициент пересчёта и начальное показание через встроенный Web-интерфейс. После этого контроллер будет автоматически получать от прибора учёта показания, которые в свою очередь будут доступны по SNMP-протоколу.
