SNMP-карта мониторинга ИБП "СКУП-3"

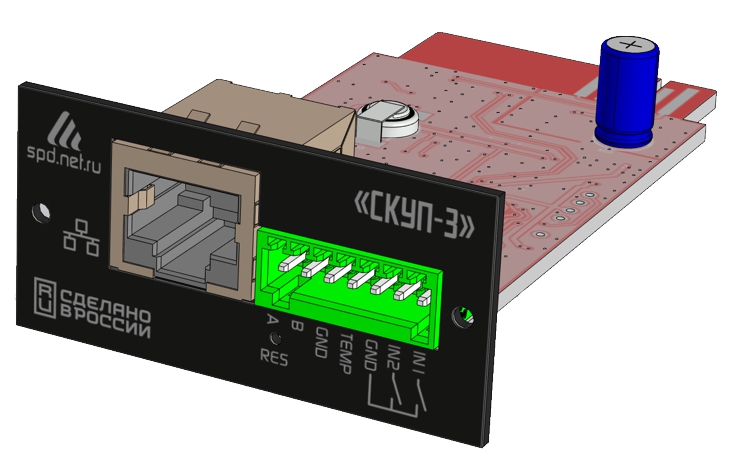

«Узкая» версия SNMP-карты предназначена для отображения и протоколирования состояния ИБП и событий, связанных с его изменением. Карта выполнена в виде печатной платы для подключения через Intelligent Slot.
Устройство поддерживает протоколы обмена Megatec, Voltronic, встроенный датчик температуры, часы и журнал событий.
Два дискретных входа, возможность подключения внешнего термодатчика и счётчика электроэнергии. Поддерживается прямое подключение электросчётчиков Инкотекс-СК «Меркурий 206», Энергомера «СЕ102», Энергомера «СЕ102М», IEK «Star 104/1».
При выходе показаний ИБП или термодатчиков за установленные пределы, а также при изменении состояния входов контроллер может отправлять тревожные сообщения по SNMP на удалённый сервер или уведомления в мессенджеры:
Устройство поддерживает протоколы: UDP, TCP, HTTP, DHCP, SNMPv2c, ICMP, DNS, NTP.
Возможно подключение к универсальной системе мониторинга Zabbix:
В комплекте поставляется MIB-файл для опроса параметров по SNMP.
Настройка контроллера выполняется через встроенный Web-интерфейс.
В состав изделия входит программное обеспечение
СКУП-3-П,
являющееся его неотъемлемой частью.
Сферы применения
Удалённый контроль и управление ИБП
Телекоммуникационное оборудование
Электроэнергетика, АСКУЭ и АСТУЭ
Промышленная автоматизация, инженерные системы зданий, ЖКХ
Системы безопасности: ОПС, СКУД
Умный дом, Безопасный город, Цифровая экономика
Особенности
- Малые габариты
- Поддержка протоколов обмена с ИБП Megatec и Voltronic
- Протоколы: UDP, TCP, HTTP, SNMPv2c, ICMP, SNTP
- Удобный Web-интерфейс
- Встроенный и внешний датчик температуры
- Часы реального времени с резервным питанием и синхронизацией по NTP
- Журнал событий на 1024 записи
Технические характеристики
Напряжение питанияDC 12В ± 30%
Максимальный потребляемый ток100 мА
Скорость Ethernet10 Мбит/с
Диапазон измерения температурыот –40°C до +125°C
Габаритные размеры80 × 52 × 26 мм
Температурный диапазон работыот 0°C до +70°C
Относительная влажностьне более 90% при +35°C
Функции мониторинга ИБП
Основная информация: производитель и модель ИБП, версия прошивки, тип ИБП, номинальное напряжение, ток, мощность, частота, напряжение батареи, статус bypass.
Статус ИБП: текущее состояние (норма/авария/RS232 не подключен).
Входной статус: режим работы (сеть/АКБ), входное напряжение (В), частота (Гц).
Выходной статус: выходное напряжение (В), нагрузка (%).
Состояние батарей: статус батареи, внутренняя температура, ёмкость (%), напряжение группы и одной батареи, время работы от батарей, продолжительность теста.
Параметры пользователя: количество батарей, напряжения заряда, дата замены батарей, критическая нагрузка.
Управление ИБП: тестирование АКБ (до полного разряда или 10 с), отмена теста, перезагрузка ИБП, включение/отключение звукового сигнала.
Комплектность
- SNMP-карта мониторинга ИБП: 1 шт.
- Датчик температуры NTC 3950 10 кОм, 0,5 м: 1 шт.
- Набор клеммников: 1 компл.

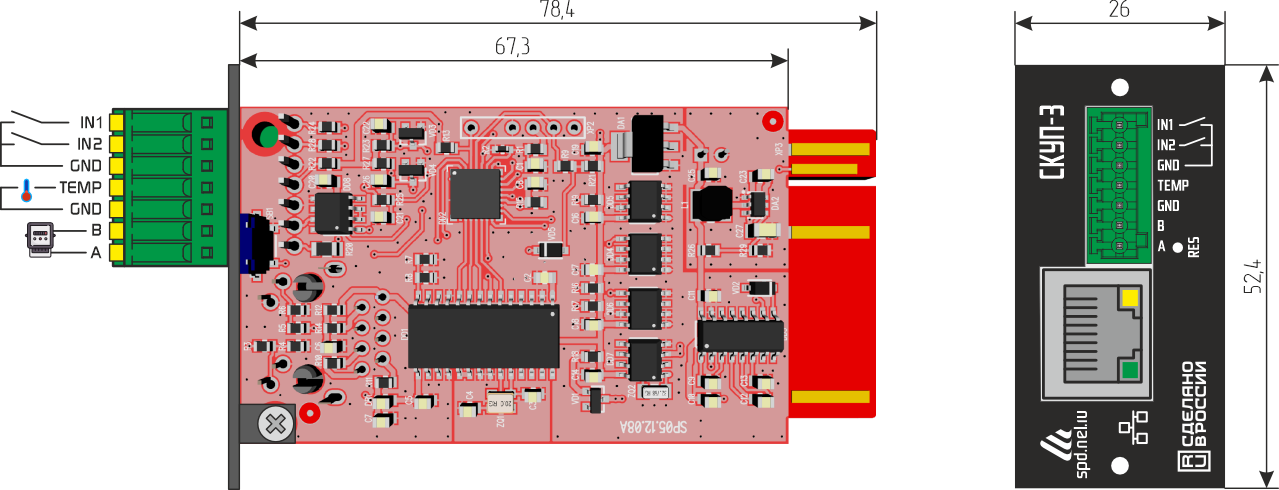

Контроллер мониторинга выполнен в виде печатной платы с подключением к Intelligent Slot:
ПРИНЦИП РАБОТЫ
Входы, датчики
Входы IN1, IN2 можно подключать к датчикам с выходом «сухой контакт» или «открытый коллектор». Управляющий сигнал подаётся относительно «земли» устройства.

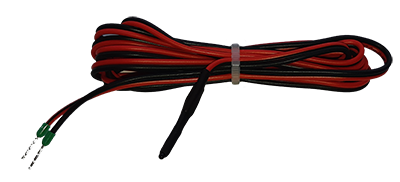

К устройству может подключаться внешний датчик температуры:
Ethernet-порт

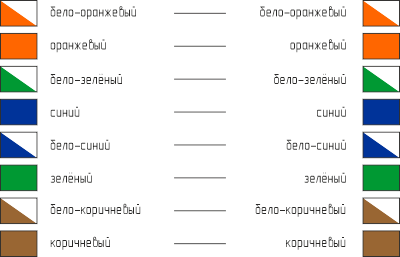

Подключение к локальной сети — через разъём 8P8C (RJ-45) патч-кордом с прямым порядком обжима (EIA/TIA 568B):
При первом использовании необходимо настроить устройство (IP-адрес, маска, шлюз и т.п.). Настройки сохраняются в энергонезависимой памяти и загружаются при включении.
Первоначальные (заводские) настройки:
- Собственный IP-адрес – 192.168.0.126
- DHCP – выключен
- Маска подсети – 255.255.255.0
- Основной шлюз – не задан
- Управление внешней розеткой – ручное
- SNMP-Trap – выключены
- Пароль для изменения настроек – "admin" (без кавычек)
В любой момент можно вернуть заводские настройки, нажав и удерживая кнопку "RES" в течение 10 сек. После этого светодиоды в разъёме Ethernet сначала погаснут, затем синхронно моргнут три раза.
