Контроллер мониторинга "СКУП-5"
Контроллер мониторинга предназначен для опроса состояния дискретного входа, съёма показаний с датчиков температуры, опроса ИБП и счётчиков электроэнергии.
Устройство поддерживает протоколы обмена Megatec, Voltronic и позволяет подключаться к ИБП через порт RS-232. Помимо этого, устройство имеет одну выходную линию для управления внешней розеткой БУК-2, а также узел определения наличия сетевого напряжения AC 230В, 50 Гц ("датчик фазы").
При выходе показаний любого датчика за установленные пределы, а также при изменении состояния входов контроллер может отсылать тревожные сообщения через встроенный Ethernet-порт по протоколу SNMP на удалённый сервер.
Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования. В случае превышения тайм-аута ответа контроллер может автоматически перезагружать оборудование.
Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.
В состав изделия входит программное обеспечение
СКУП-5-П,
являющееся его неотъемлемой частью.
Применения
Удалённый контроль и управление ИБП
Телекоммуникационное оборудование
Электроэнергетика: учёт ресурсов, сбор информации с объектов, системы АСКУЭ и АСТУЭ
Промышленная автоматизация, инженерные системы зданий, ЖКХ
Системы безопасности: ОПС, СКУД
Системы "Умный дом", "Безопасный город", "Цифровая экономика"
Особенности
Малые габариты
Порт RS-232 для подключения ИБП и порт RS-485 для подключения прибора учёта
Поддержка протоколов обмена данными с ИБП Megatec и Voltronic
Преобразователи Ethernet-RS-232 / RS-485 с поддержкой режима виртуального COM-порта
Поддерживаемые сетевые протоколы: UDP, TCP, HTTP, SNMPv2c, ICMP
Удобный Web-интерфейс
Один дискретный вход
Выход управления внешним реле
Подключение счётчиков электроэнергии Инкотекс-СК "Меркурий 206", Энергомера "СЕ102", Энергомера "СЕ102М", IEK "STAR 104/1" для съёма показаний
Технические характеристики
Напряжение питания
DC 12В ± 30%
Максимальный потребляемый ток
150 мА
Входы ("сухой контакт") / "датчики фазы"
1 / 1
Диапазон определения сетевого напряжения
AC 150 ÷ 280В, 50Гц
Внешние датчики температуры
1 (NTC 3950 10 кОм)
Порт ИБП / прибора учёта
RS-232 / RS-485
Скорость Ethernet
10 Мбит/сек

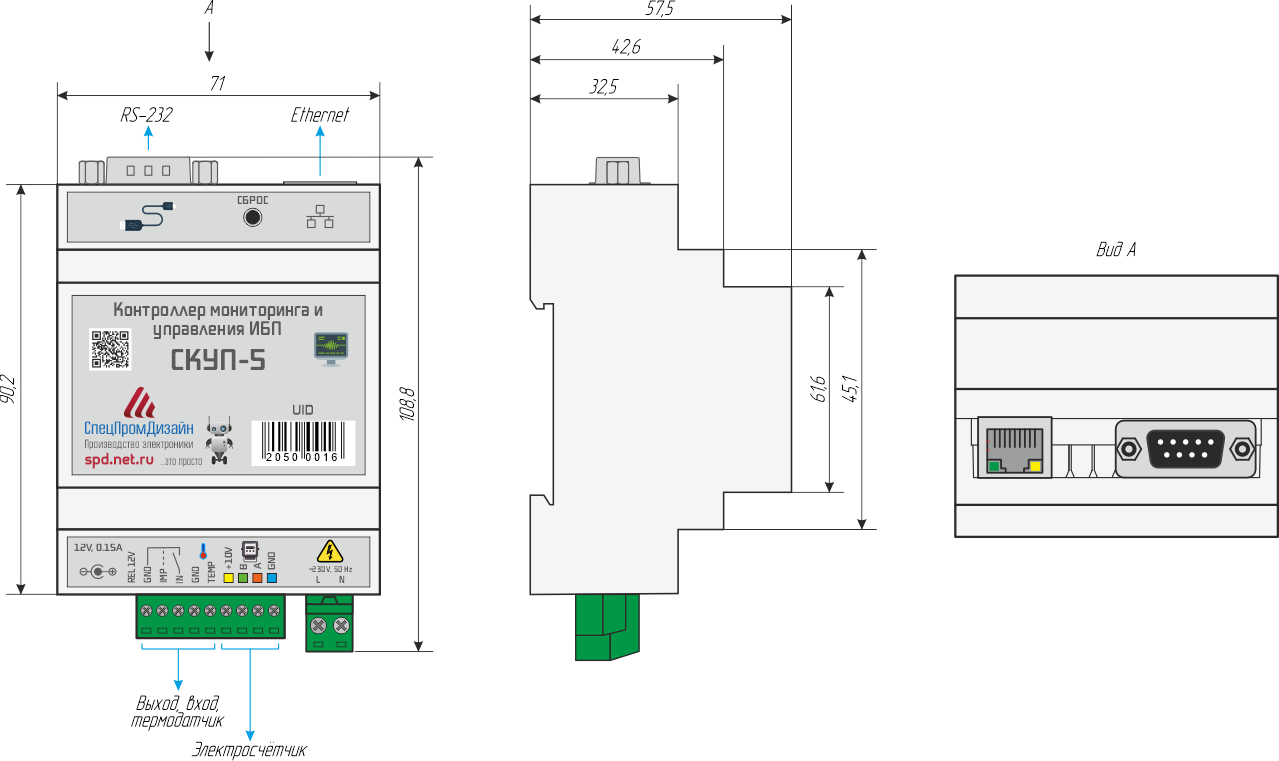

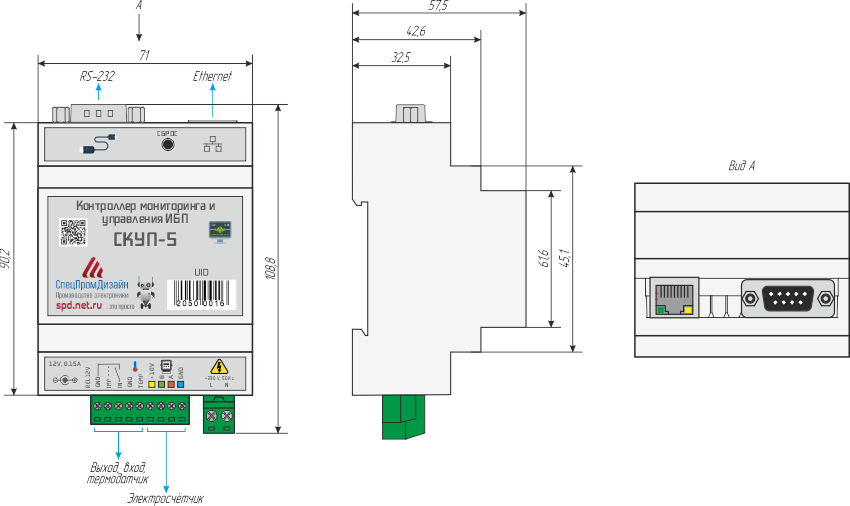

Габаритные размеры
71 × 90 × 57 мм
Температурный диапазон
от –30°C до +70°C
Относительная влажность
не более 90% при +35°C
Комплектность
- Контроллер мониторинга ИБП: 1 шт.
- Адаптер питания AC-DC 12В, 0.15А: 1 шт.
- Кабель для подключения к ИБП DB9-DB9M, 1,5 м: 1 шт.
- Кабель для подключения к электросчётчику, 0,75 м: 1 шт.
- Датчик температуры NTC 3950 10 кОм, 0,5 м: 1 шт.
- Набор клеммников: 1 компл.

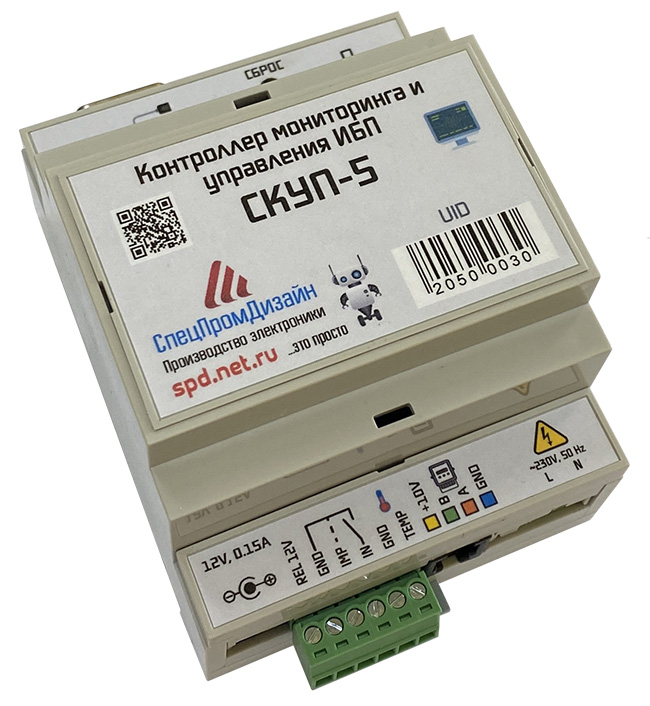

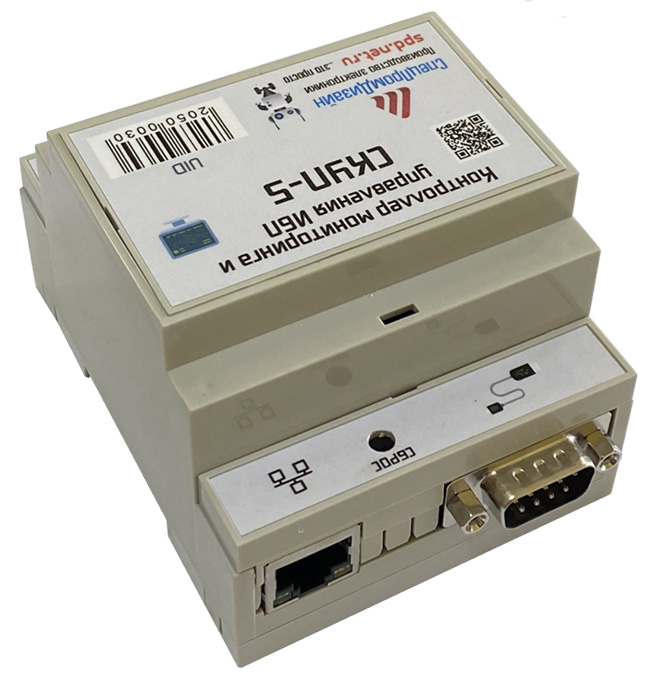

Контроллер мониторинга выпускается в пластиковом корпусе на DIN-рейку:
