SNMP-карта мониторинга ИБП "СКУП-8"
СКУП-8 превращает ИБП в полноценный сетевой узел мониторинга и управления с поддержкой SNMPv3, Telnet, Modbus TCP и других востребованных протоколов
Карта выполнена в формате платы для подключения через Intelligent Slot и готова к работе с протоколами обмена Megatec 1ф, Megatec 3ф и SiTiCS
Встроенный порт RS-485 расширяет сценарии применения: Modbus RTU и подключение внешних термодатчиков для более точного контроля инфраструктуры
Карта поддерживает протоколы: HTTP, HTTPS, TCP, UDP, DHCP, SNMP v1/v2c/3, ICMP, DNS, NTP, SMTP, FTP, Modbus TCP, Modbus RTU, RADIUS, BACnet
Тревожные уведомления можно мгновенно получать в привычных мессенджерах:
В комплект поставки входит MIB-файл для быстрого подключения к системам SNMP-мониторинга
Настройка контроллера выполняется через встроенный Web-интерфейс без сложной интеграции и лишних инструментов
Поддерживается интеграция с BMS SEPOS для Li-ion батарей для расширенного контроля аккумуляторной системы
Презентация SNMP-карты "СКУП-8"
В состав изделия входит программное обеспечение
СКУП-8-П,
являющееся его неотъемлемой частью
Технические характеристики
Габаритные размеры
80 × 52 × 26 мм
Напряжение питания
DC 12В ± 30%
Скорость порта Ethernet
100 Мбит
Порт RS-485
Гальваническая развязка 1500В
Температурный диапазон
от 0°C до +70°C
Относительная влажность
не более 90% при +35°C
Протоколы обмена с ИБП
Megatec (1ф/3ф), Voltronic, SiTiCS
Поддерживаемые BMS
SEPOS
Журнал данных ИБП
10000 записей
Журнал сервисных сообщений
6000 записей
Журнал температуры
768 записей
Датчики температуры
внутренний (1 шт), внешний (3 шт)
Сферы применения
Удалённый контроль и управление ИБП
Телекоммуникационные и серверные площадки
Электроэнергетика и телеметрия
АСКУЭ и АСТУЭ
Промышленная автоматизация
Инженерные системы зданий и ЖКХ
Системы безопасности: ОПС и СКУД
Умный дом, Безопасный город, Цифровая экономика
Возможности мониторинга
СКУП-8 поддерживает отправку тревожных событий в виде SNMP Trap, Syslog, e-mail, а также через мессенджеры Telegram и Max с помощью "облачного" сервиса уведомлений Cloud Report
Карта легко интегрируется в существующий контур мониторинга: Zabbix, ClientMate, Network UPS Tools (NUT) и другие системы мониторинга
SNMP-карта поставляется в двух вариантах
|
|
|
|
|
|
Полная поддержка SNMP v1/v2c/v3. Версия v3 обеспечивает защищённый доступ с хешированием MD5/SHA и шифрованием DES/AES
|
Только v1 и v2c
|
|
|
Управление и настройка через командную строку для быстрой удалённой эксплуатации
|
|
|
|
Доступ промышленного оборудования ко всем ключевым параметрам ИБП через Ethernet или RS-485
|
|
|
|
Отправка сервисных и аварийных уведомлений
|
|
|
|
Автоматическая синхронизация даты и времени во встроенных часах реального времени
|
|
|
|
Автоматическое пробуждение серверов после восстановления сетевого питания
|
|
|
|
Встроенный firewall для SNMP, Telnet и Modbus TCP
|
|
|
|
Защита от подбора пароля: блокировка входа после трёх неудачных попыток авторизации
|
|
|
|
Совместимость с open-source системами мониторинга
|
|
|
|
ПО для корректного завершения работы серверов и ПК (Windows, Linux, Unix, macOS и др.)
|
|
|
|
Сервис централизованного мониторинга и управления ИБП
|
|
|
|

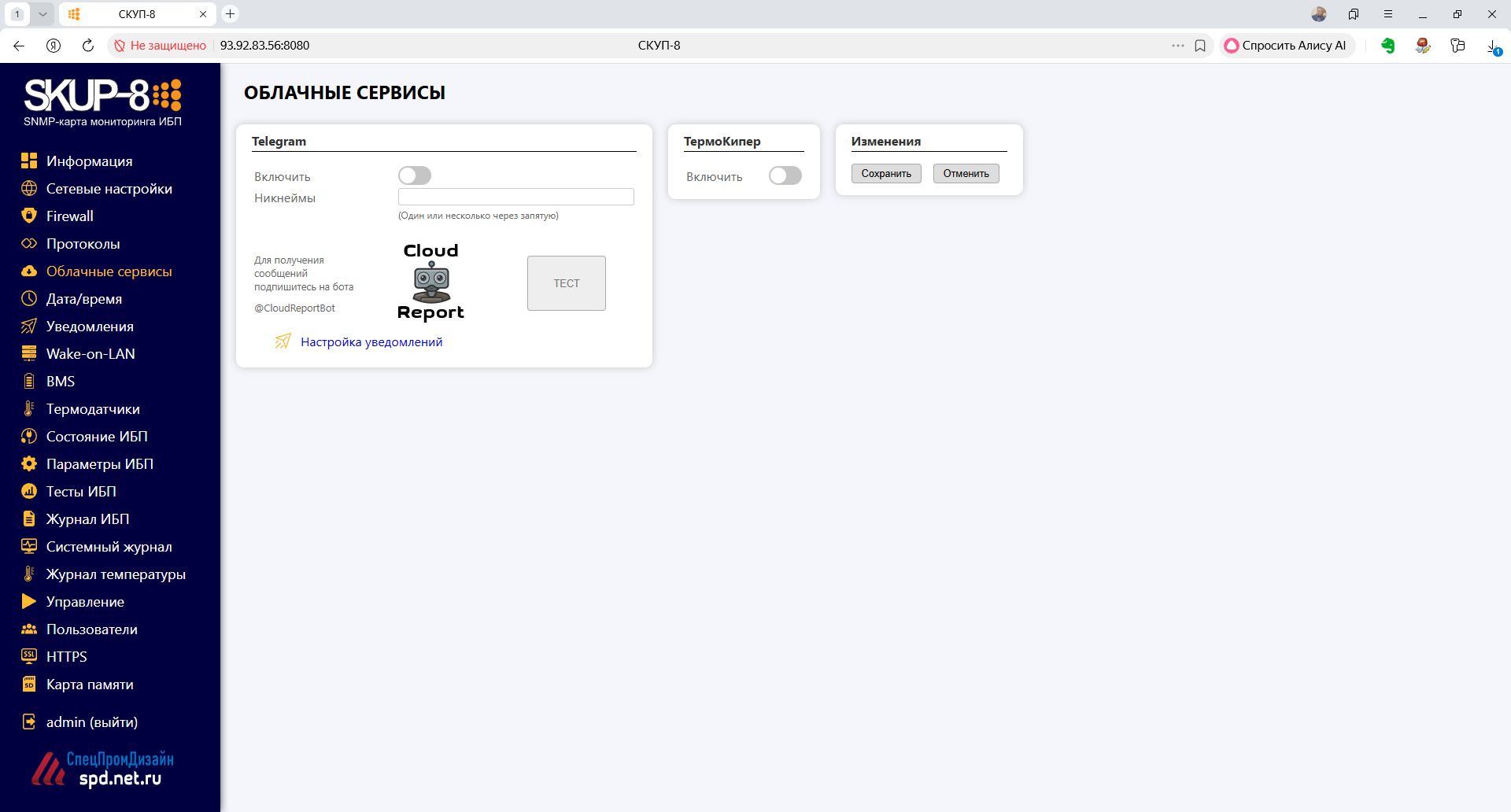

"Облачный" сервис CloudReport отправляет тревожные уведомления в Telegram и Max при выходе параметров ИБП за допустимые пределы
|
|
|
|
Архивы журналов на microSD-карте объёмом от 2 до 32 ГБ
|
|
|
|
Удобное скачивание архивов с microSD-карты
|
|
|
|
Безопасное соединение по HTTPS с TLS 1.3 – современный уровень защиты и производительности
|
Только http
|
|
|

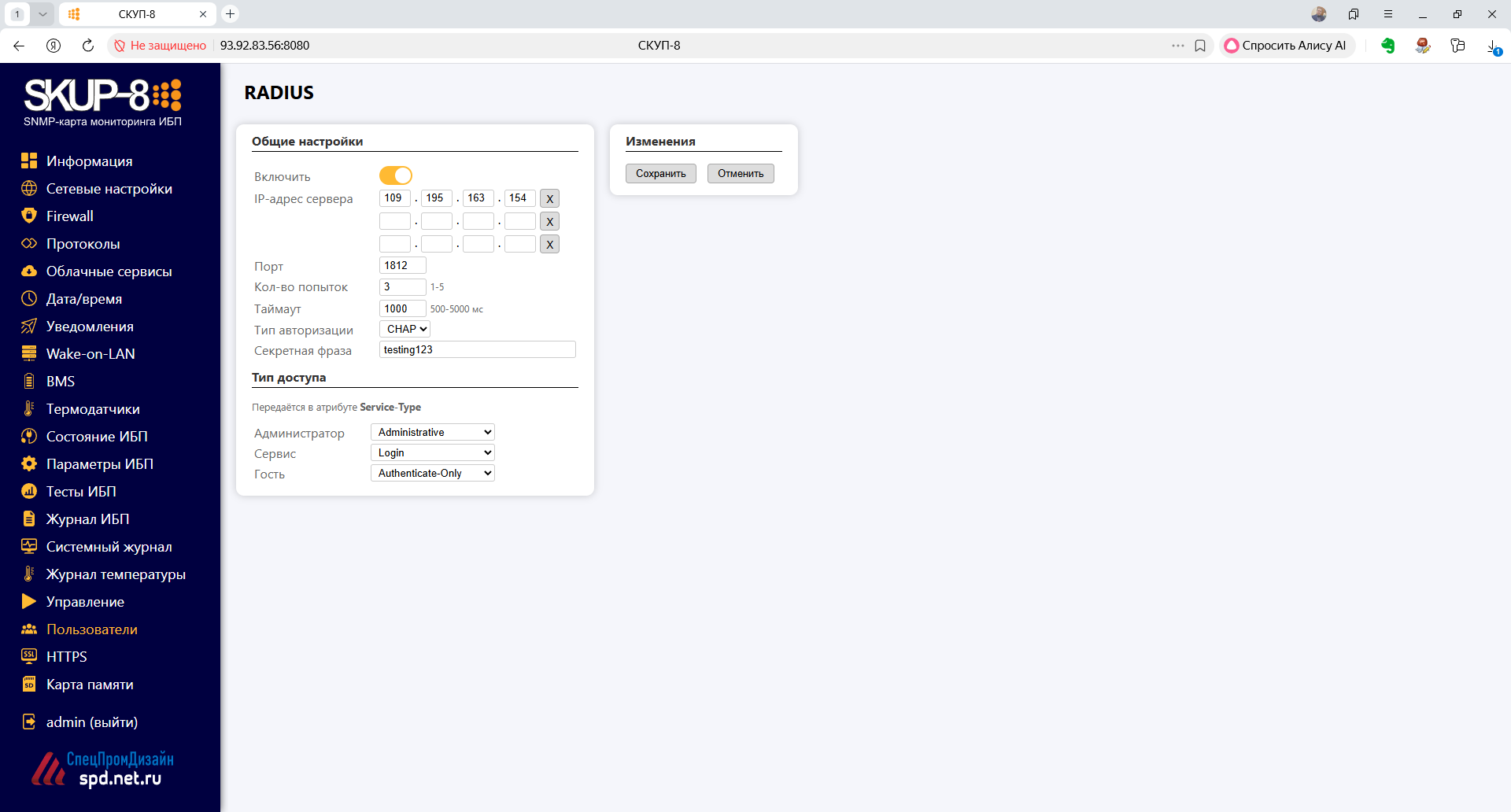

Централизованная авторизация через серверы RADIUS. Поддерживаются методы PAP и CHAP
|
|
|
|
Интеграция ИБП в современные системы управления инженерной инфраструктурой здания
|
|
|
|
"Облачный" сервис ТермоКипер для удалённого температурного мониторинга оборудования
|
|
|
|
|
Поддержка TLS 1.3 – высокий уровень безопасности и производительности
|
|
|
Загрузка самоподписанных сертификатов – гибкость для корпоративных и частных внедрений
|
|
|
Полная защита – шифрование трафика и целостность данных
|
Работа с BMS для Li-ion АКБ
СКУП-8 считывает с BMS ключевые параметры батареи: напряжение, ток, остаточную ёмкость и другие показатели; в SNMP и Modbus выдаются более точные данные BMS вместо усреднённых значений ИБП
За счёт этого повышается предсказуемость работы системы питания и точность оценки оставшегося времени автономной работы

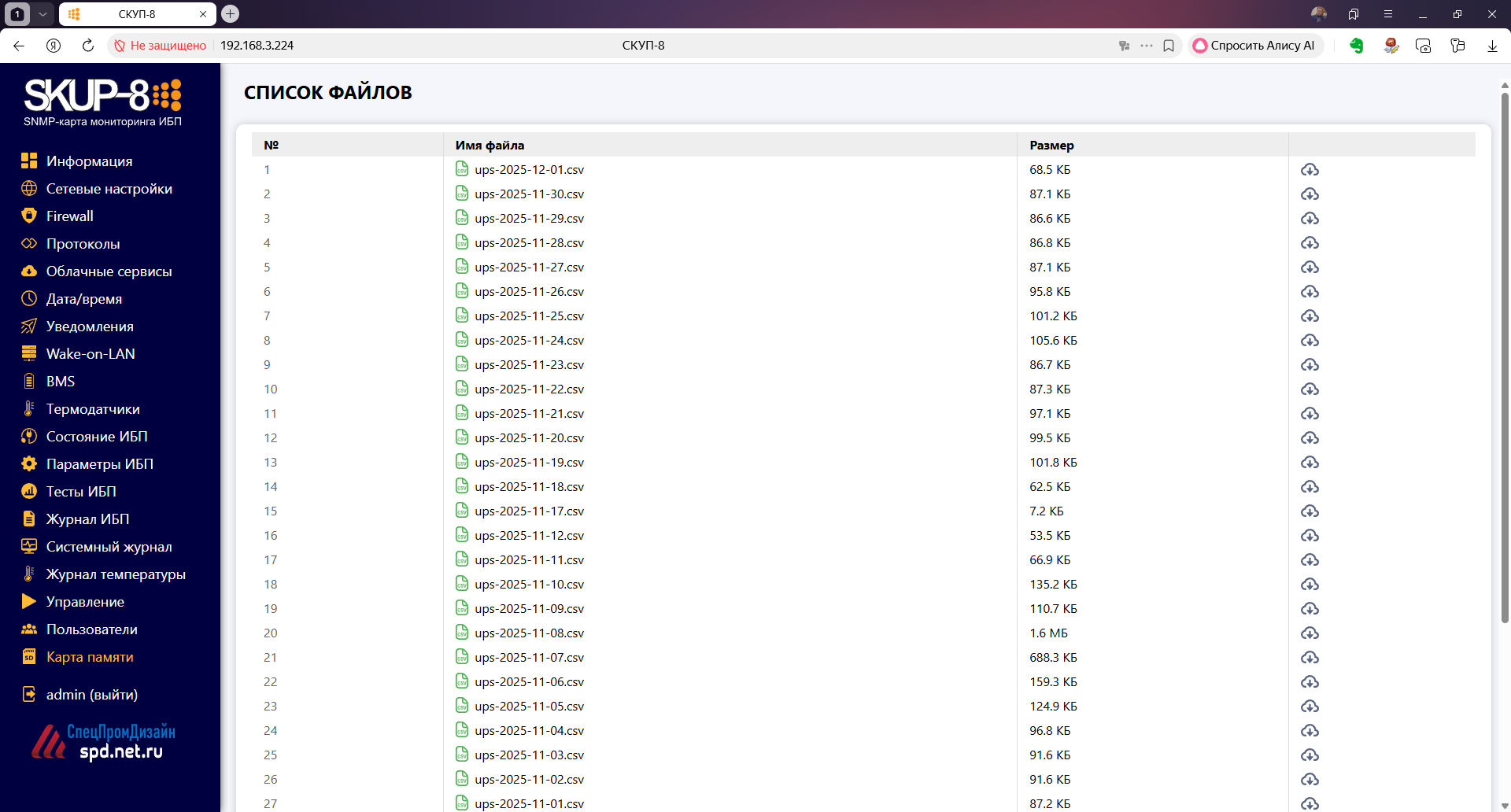

Слот для microSD-карты
Встроенный слот microSD позволяет хранить архивы всех журналов непосредственно на карте памяти
Поддерживаются SDHC-карты объёмом от 2 до 32 ГБ
Данные доступны для просмотра через Web-интерфейс, но не могут быть удалены даже в режиме администратора
Это реализует принцип "чёрного ящика" для объективного анализа событий
Подключение внешних датчиков температуры
СКУП-8 поддерживает до трёх внешних цифровых датчиков температуры с каскадным подключением через RS-485; максимальная длина линии связи – до 100 м
|
Данные о температуре можно передавать в "облачный" сервис ТермоКипер для удалённого мониторинга оборудования, что особенно важно для ЦОД, серверных и распределённых объектов
|

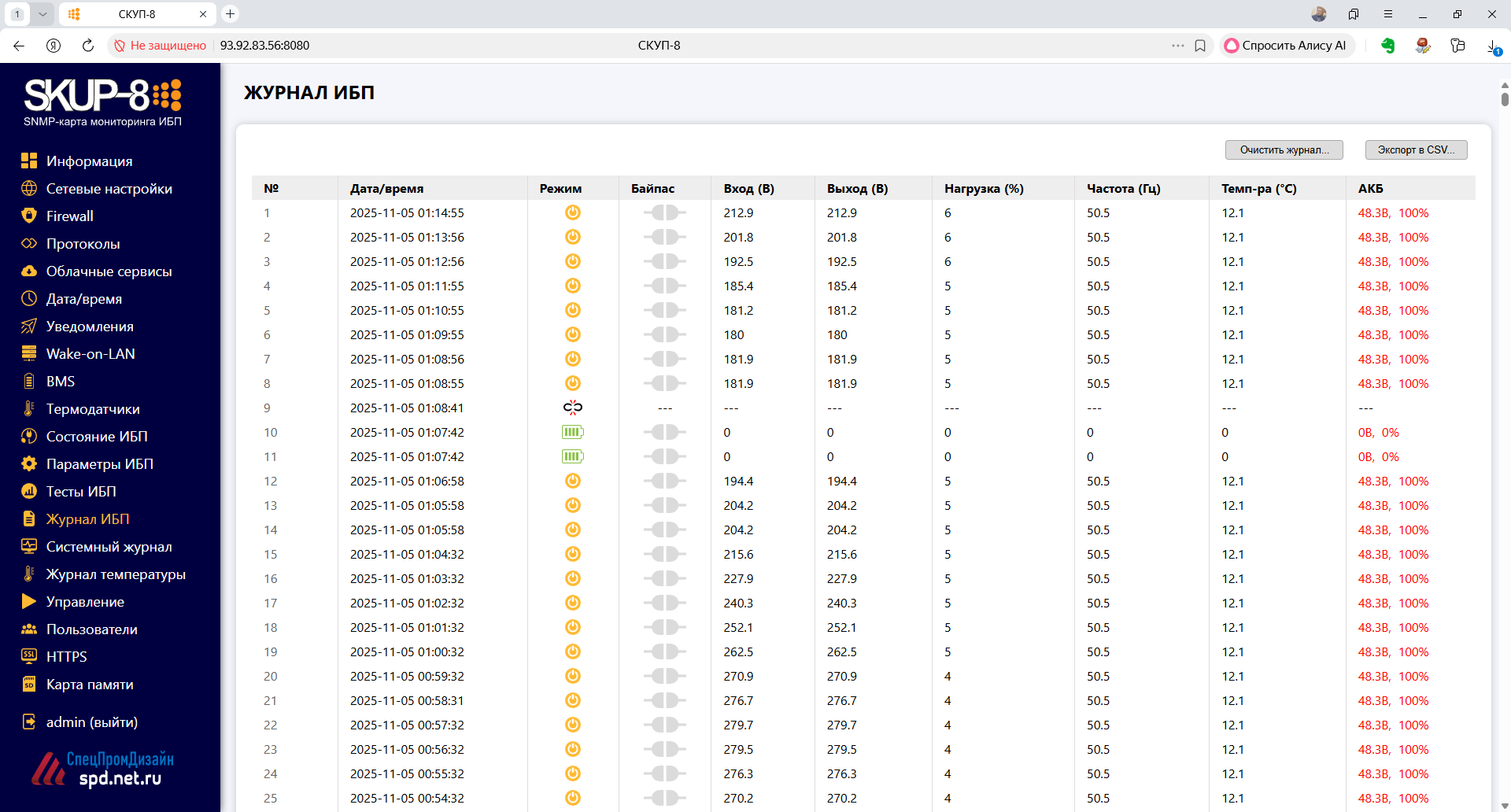

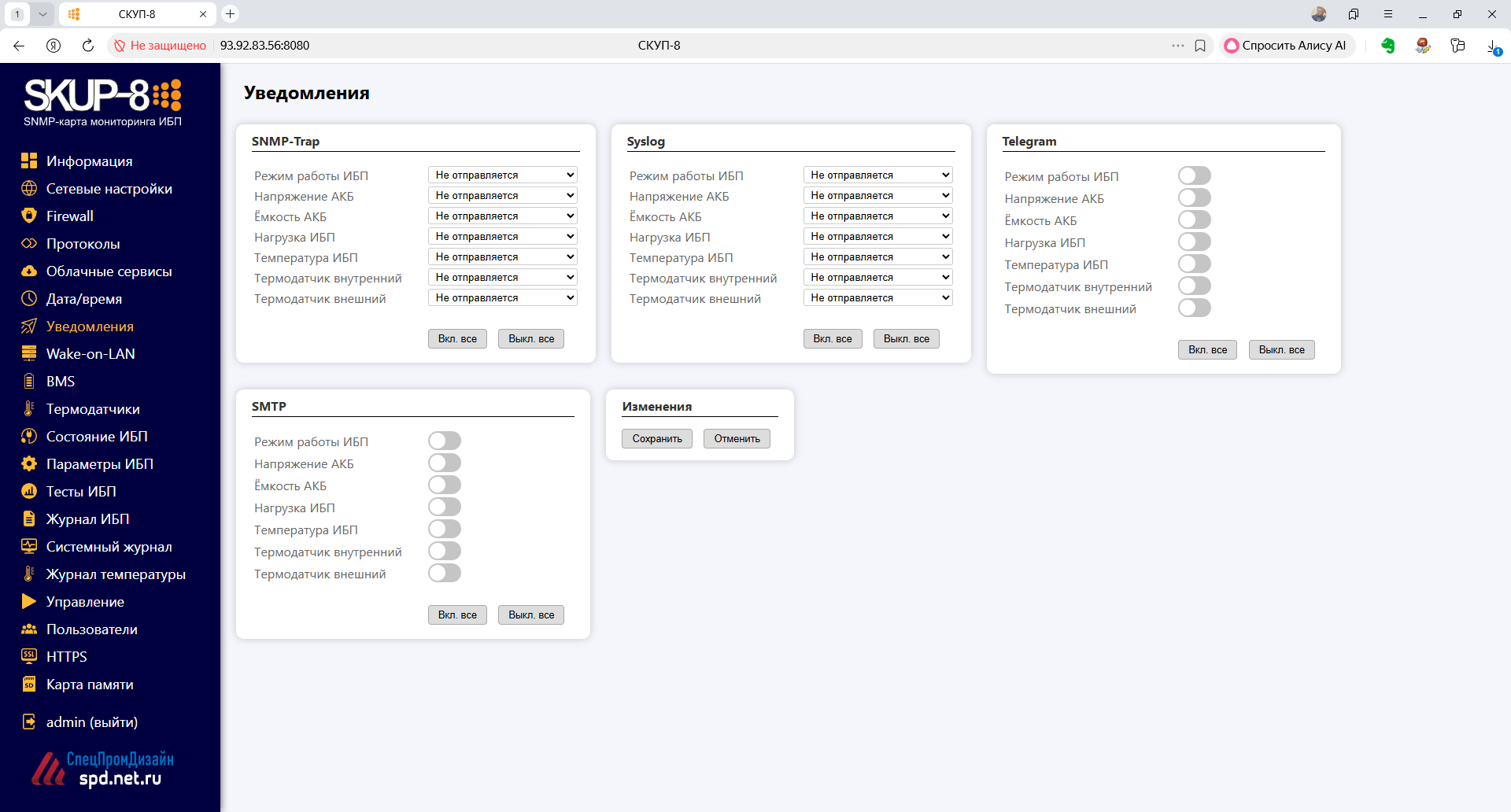

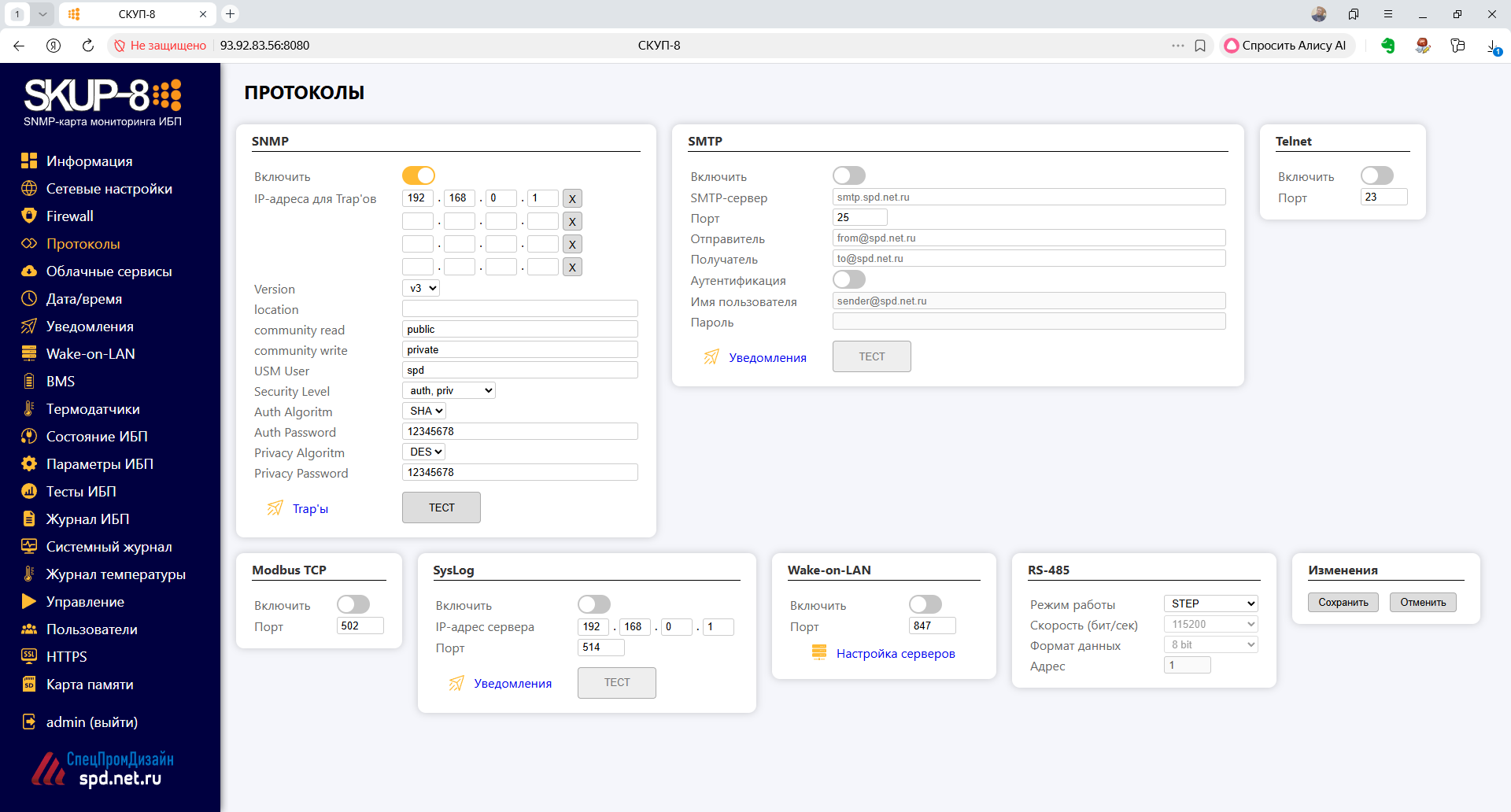

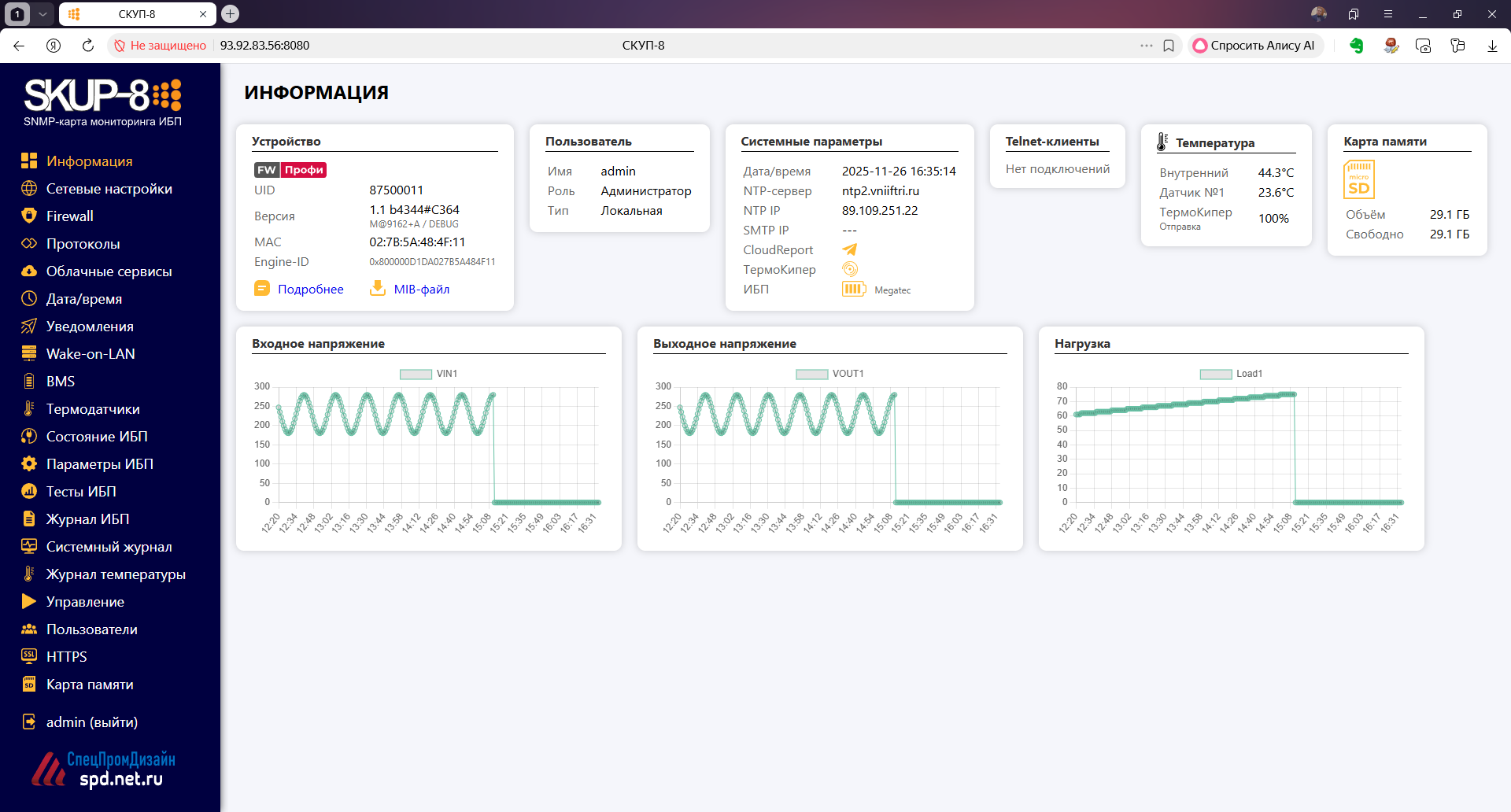

Web-интерфейс
Встроенный Web-интерфейс обеспечивает быстрый доступ ко всем параметрам ИБП, журналам событий и настройкам уведомлений из любой точки сети

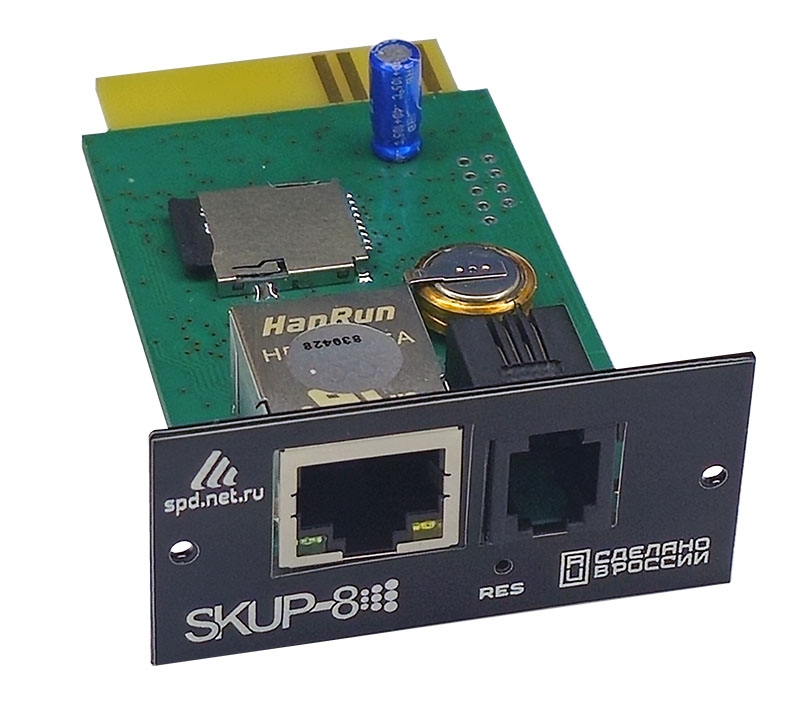

Внешний вид
Первоначальные (заводские) настройки SNMP-карты
- Собственный IP-адрес – 192.168.0.126
- DHCP – выключен
- Маска подсети – 255.255.255.0
- Основной шлюз – не задан
- Порт RS-485 настроен на режим Modbus RTU, скорость 19200 бит/сек, адрес 1
- Пароль администратора – "admin" (без кавычек)
При необходимости можно быстро вернуть заводские настройки: нажмите и удерживайте кнопку "RES" в течение 10 секунд
После этого светодиоды в разъёме Ethernet сначала погаснут, затем синхронно мигнут три раза
