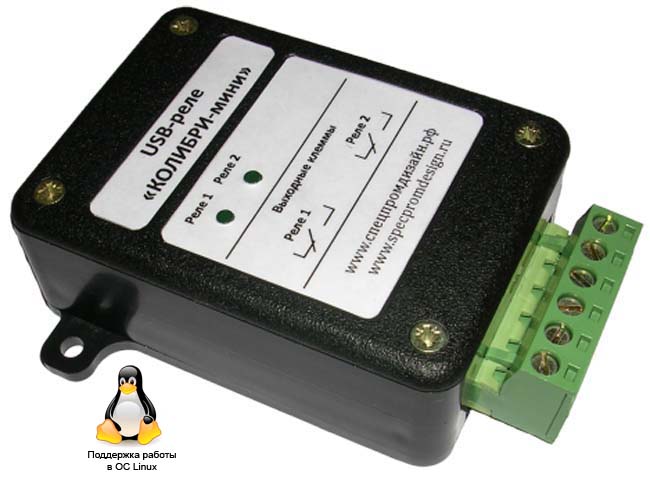

USB-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через USB-порт. Устройство содержит два электромагнитных реле, позволяющих коммутировать нагрузку 250 В, 7 А.

USB-реле также может выполнять функцию сторожевого таймера (Watchdog timer – WDT) для персонального компьютера. Поддерживаются операционные системы Windows и Linux.

ВНИМАНИЕ! Стандартный интерфейс USB обладает низкой помехозащищённостью, поэтому не следует использовать USB-реле в производственных, охранных и других ответственных системах управления объектами!
Для таких целей необходимо использовать Ethernet-реле , обладающие высоким уровнем помехозащищённости.

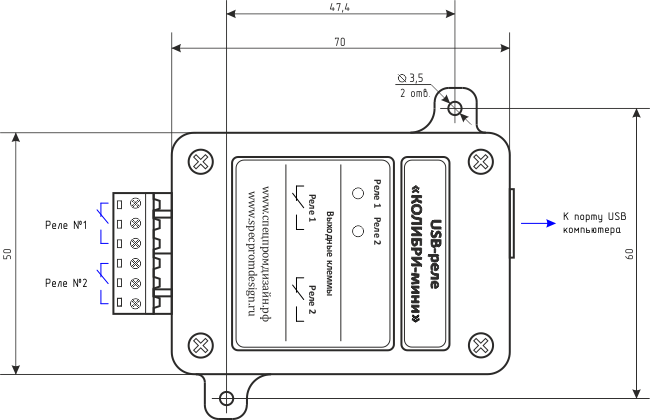

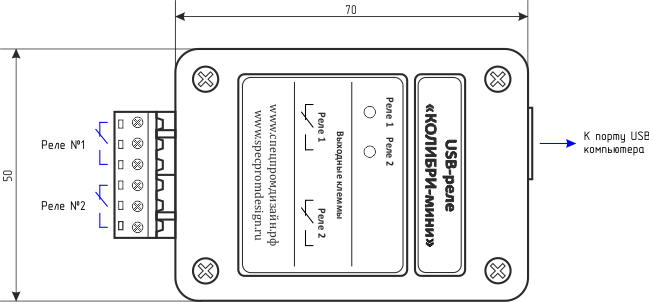

USB-реле выпускается в двух модификациях корпуса – с крепёжными фланцами и с креплением на DIN-рейку:

Подключение внешних цепей осуществляется при помощи разъёмного клеммника, входящего в комплект изделия.

На лицевой панели USB-реле имеются два светодиода, которые индицируют включение соответствующего реле.

Устройство подключается к порту USB персонального компьютера посредством специализированного кабеля. Питается устройство непосредственно от USB-порта.

Пример управления освещением

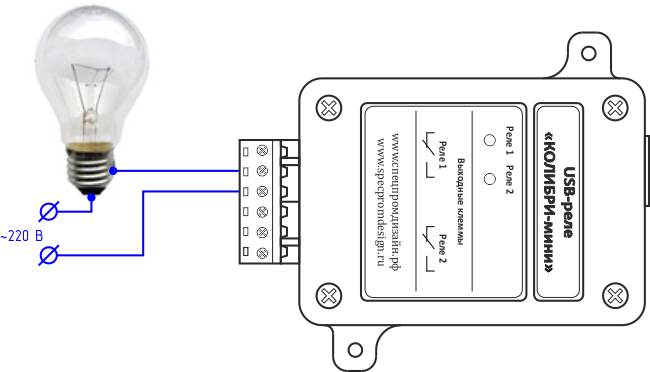

Лампы освещения подключаются к нормально разомкнутым контактам реле №1:

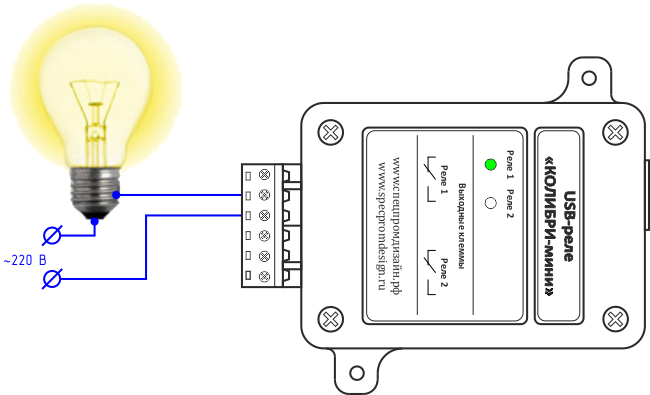

При получении команды от компьютера на включение реле, контакты замыкаются и через нагрузку начинает течь ток:

При этом на лицевой панели загорится соответствующий светодиод, который индицирует включённое состояние реле.

Защита персонального компьютера от "зависания"

USB-реле поддерживает режим сторожевого таймера, который можно использовать, например, для контроля за персональным компьютером. Этот режим включается специальной командой при загрузке компьютера. Данной командой задаётся период сторожевого таймера в секундах. При этом устройство начинает отсчёт времени. Компьютер должен периодически сбрасывать внутренний счётчик сторожевого таймера специальной командой. Если же он не сделает этого в течение заданного периода (например, в случае сбоя или "зависания"), то устройство включит на 2 сек одно из реле, которое следует подключить к кнопке "RESET" персонального компьютера, что приведёт к его аппаратной перезагрузке. Сторожевой таймер при этом автоматически выключится. Во время отсчёта времени светодиод, соответствующий выбранному реле, будет кратковременно вспыхивать с частотой 1 Гц.

Для реализация описанного режима можно использовать программу USB-Relay, которая содержит средства настройки сторожевого таймера. Она имеет специальный режим, в котором после запуска она автоматически настраивает сторожевой таймер, а затем через заданные промежутки времени сбрасывает его.
